SPL/CG系列儲罐固定式消防噴淋?chē)婌F冷卻裝置

發布時間:2018/04/18 14:02:06 瀏覽:次

產品簡介：
SPL噴淋?chē)婌F消防冷卻裝置是依據國家相關標準而設計的為儲罐、塔器配套的消防冷卻裝置。噴霧時可使被保護罐（塔）體籠罩在400～600mm的水霧之中，達到迅速冷卻、窒息滅火，操作安全簡便。裝置采用分段制造和熱浸鍍鋅防腐處理，使用壽命15～20年。
適用范圍:
適用于石油化工行業閃點高于60℃的液體火災及甲、乙、丙類液體和易燃?xì)怏w儲存裝置的防護冷卻。
設計依據:
GB 50084 《自動噴水滅火系統設計規范》 GB 50160 《石油化工企業設計防火規范》
GB 50219 《水噴霧滅火系統設計規范》 GB 50316 《工業金屬管道設計規范》
材質標準:
GB/T 3091 低壓流體輸送用焊接鋼管 GB/T 8163 輸送流體用無縫鋼管
GB/T 14976 流體輸送用不銹鋼無縫鋼管
HG/T 20592~20635 鋼制管法蘭、墊片緊固件 SH/T 3406 石油化工鋼制管法蘭或按客戶要求
防腐標準:
GB/T 13912 《金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及試驗方法》
檢驗標準:
GB 50235 《工業金屬管道工程施工規范》
GB 50236 《現場設備、工業管道焊接工程施工及驗收規范》
執行標準:
Q/SDF 04-2016 《SPL噴淋?chē)婌F消防冷卻裝置》
設計壓力：
噴頭處額定工作壓力：水幕噴頭0.15MPa、水霧噴頭0.35MPa （可按用戶要求確定）。

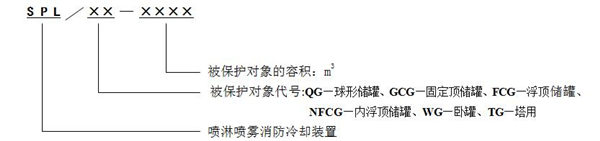

型號示例：

技術參數：
見各類儲罐基本參數表。
產品簡圖：
見各類儲罐噴淋?chē)婌F消防冷卻裝置示意圖。
訂貨須知：
本裝置可根據被保護物體所儲存的物料介質和不同直徑、形狀、按噴淋強度的標準要求進行設計，訂貨時請?zhí)峁┫嚓P(guān)圖紙及數據。
噴頭口距罐壁600～700 mm，可選用水幕噴頭、水霧噴頭（按用戶要求確定）。

適用范圍：石油化工行業閃點高于60℃的液體火災及甲、乙、丙類液體和易燃?xì)怏w儲存裝置的防護冷卻。
設計依據：《水噴霧滅火系統技術規范》（GB50219）、《自動噴水系統設計規范》（GB50084）、《石油化工企業設計防火規范》（GB50160）

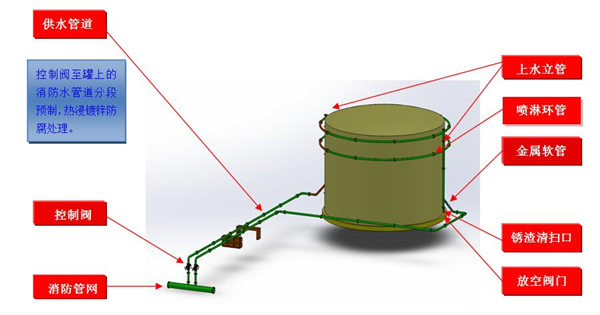

成套裝置：由控制閥、供水管道、噴淋管道、金屬軟管及附件（水幕噴頭、墊片、緊固件、調壓孔板、管道支撐等）組成。
裝置管道：被預制成若干管段，管段兩端為法蘭或其它連接方式，部分管段上焊接有螺紋短管或支管，產品各管段全部進行熱浸鍍鋅防腐處理，使用壽命15~20年。

SPL/CG系列儲罐固定式消防噴淋?chē)婌F冷卻裝置

固定式消防噴淋?chē)婌F冷卻裝置基本參數表

型號	罐體		立管		罐壁環管								罐頂環管				總流量（L/S）
	內徑D（mm）	高度H （mm）	管徑（DN）	供水路數	層數	管徑（DN）	直徑d （mm）	噴頭型號	噴頭數量	垂直間距			管徑（DN）	直徑		噴頭型號
										H1	H2	H3
SPL/GCG-1000	11500	10650	100	2	1	65	13100	ZSTM B-L	43	800			25	φ1	2200	ZSTM B-L -3	20.80
													40	φ2	7200
					2	50		ZSTM B-L	31		2800		25	φ1	2200		20.50
													40	φ2	7200
SPL/GCG-1500	13500	11500	125		1	80	15100	ZSTM B-L	54				25	φ1	2200		26.80
													50	φ2	8000
					2	50		ZSTM B-L	39		2800		25	φ1	2200		26.50
													50	φ2	8000
SPL/GCG-2000	15780	11370	150		2	65	17380	ZSTM B-L	45				25	φ1	2200		32.00
													65	φ2	8000
SPL/GCG-3000	18900	11760			2		20500	ZSTM B-L	56				25	φ1	2200		41.50
													80	φ2	10000
SPL/GCG-5000	23700	12530	175		2	80	25300	ZSTM B-L	76				32	φ1	2200		58.00
													125	φ2	1200
SPL/GCG-10000	31000	14580	200		2	100	32600	ZSTM B-L	80				25	φ1	2200		85.16
													80	φ2	10000
													100	φ3	20000
					3	80		ZSTM B-L	78			3200	25	φ1	2200		85.00
													80	φ2	10000
													100	φ3	20000
SPL/GCG-20000	42000	17000	250		2	125	43600	ZSTM B-L	127				32	φ1	2200		154.60
													125	φ2	12000
													150	φ3	26000
					3	100		ZSTM B-L	124			3200	32	φ1	2200		154.50
													125	φ2	12000
													150	φ3	26000
SPL/GCG-30000	44000	20600			2	150	45600	ZSTM B-L	161				32	φ1	2200		185.30
													125	φ2	12000
													150	φ3	28000
					3	125		ZSTM B-L	157			3200	32	φ1	2200		184.25
													125	φ2	12000
													150	φ3	28000

浮頂、內浮頂儲罐噴淋?chē)婌F消防冷卻裝置基本參數表

型號	罐體		立管		環管				總流量（L/S）	間距
型號	內徑D（mm）	高度H（mm）	管徑（DN）	供水路數	管徑	層數	直徑d₁ （mm）	噴頭數量	總流量（L/S）	H₁	H₂	H₃	H₄	H₅
SPL/FCG(NFCG)-1000	11500	12000	80	2	80	1	13100	60	15.0	900
SPL/FCG(NFCG)-1500	13000	13500	80		80		14600	76	19.0
SPL/FCG(NFCG)-2000	14500	14350	100		100		16100	88	22.0
SPL/FCG(NFCG)-3000	17000	15850	100		80	2	18600	57	29.5		900
SPL/FCG(NFCG)-5000	21000	16500	125				22600	75	37.5
SPL/FCG(NFCG)-10000	30000	16500	100	4			31600	105	52.5
SPL/FCG(NFCG)-20000	42000	17500	100			3	43600	92	69.0			2500
SPL/FCG(NFCG)-30000	44000	22000	150		100		45600	136	102.0
SPL/FCG(NFCG)-50000	60000	19350	150		125		61600	163	122.0
SPL/FCG(NFCG)-70000	70000	20000	200			4	71600	148	148.0				2800
SPL/FCG(NFCG)-100000	80000	21970	250			5	81600	148	185.0					3000
SPL/FCG(NFCG)-120000	85000	22000	250				86600	158	197.5
SPL/FCG(NFCG)-130000	85000	25190	300		150		86600	180	225.0
SPL/FCG(NFCG)-150000	90000	26100	300		150		91600	200	250.0
